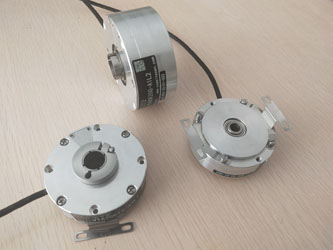

维特森VTA/D系列角度传感器输出,标配为 1 米 7 芯屏蔽带插座电缆,插座型号:GX12-7 公头,线缆芯 线及插座引脚定义如下:

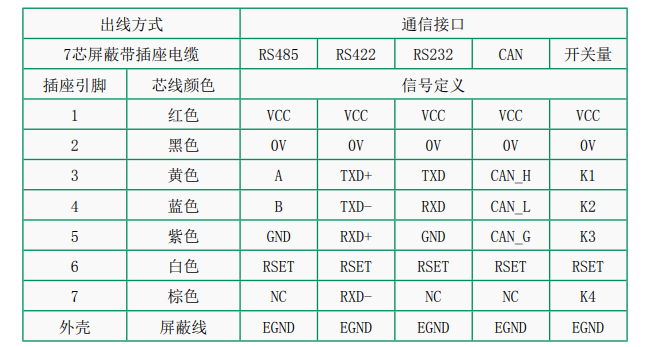

表 1 输出电缆及插头引脚定义
★ 注: REST 信号为产品复位信号,低电平有效,该信号仅供产品技术状态恢复为出厂状态时使 用;该端口产品内部已集成上拉电阻,设计为高电平稳态;正常工作时,应确保悬空;复位产 品时,应在上电前可靠置低(建议接电源地),并在上电时保持 1 秒以上。
