    机箱电路板锁紧条的选型规则、参数及特点
    发布时间:2021-04-01    点击量:560

    电路板锁紧条是一种安装在子板边缘,通过压力改变自身厚度来压紧子板和机箱板槽之间的间隙,使子板与母板牢固连接,极大地方便拆卸,对于模块化设计的系统更是必不可少的附件。

    锁紧器按装示意图



    特点

    产品具有自动回弹功能

    用于各类军用板卡、模块的快速锁紧和拆卸

    具有高效的热传导性及 抗冲击振动能力

    提供最大的平均加持力

    导热性能高、重量轻

    一体化设计,尾无卡滞
    尺寸超长,安装高低更小
    可定制,交货周期短

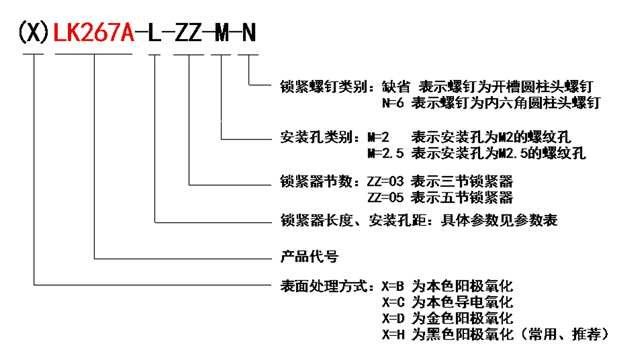

    锁紧器选型规则


    锁紧器安装尺寸及选型

    三节电路板锁紧器



    五节电路板锁紧器





    锁紧器性能参数


    主螺杆推荐扭矩:1NM

    安装孔推荐扭矩:0.3NM

    单只重量约为:长度(L,x系数(0.1g


    锁紧器材料

    高强度铝合金

    导轨采用高强度铝合金7075T6

    表面处理可选本色阳极、金色阳极、黑色阳极


    注:

    1)LX267A系列五节锁紧器锁紧高度不低于5.0mm;

    (2)尾部铆钉与弹性圆柱销通用

    (3)安装孔等尺寸,在结构允许的情况下,可按客户要求进行非标定制,

    4)如有需求,请咨询在线客服或销售热线
