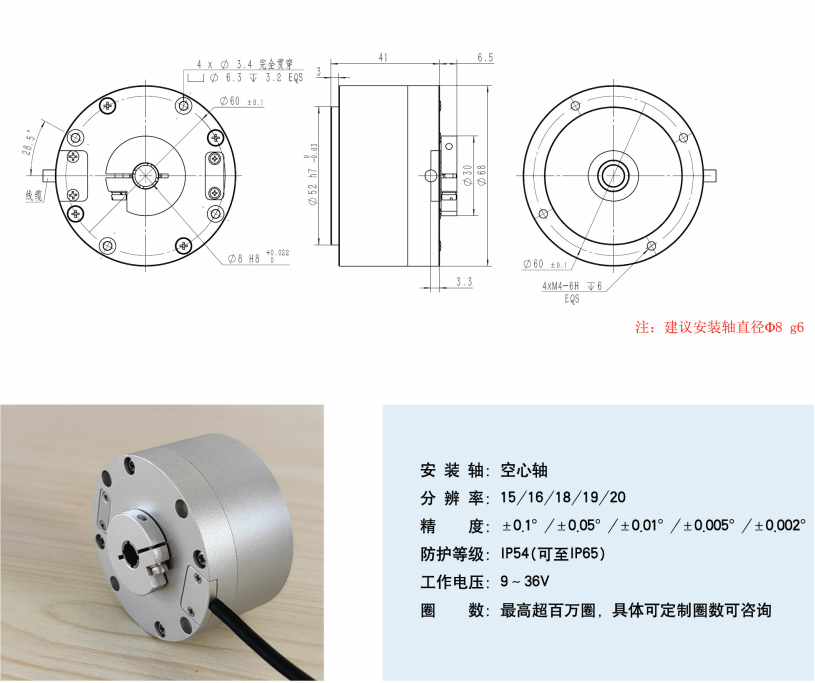

VTC68K08 超多圈 （百万圈级） 空心 机械绝对式 角度传感器

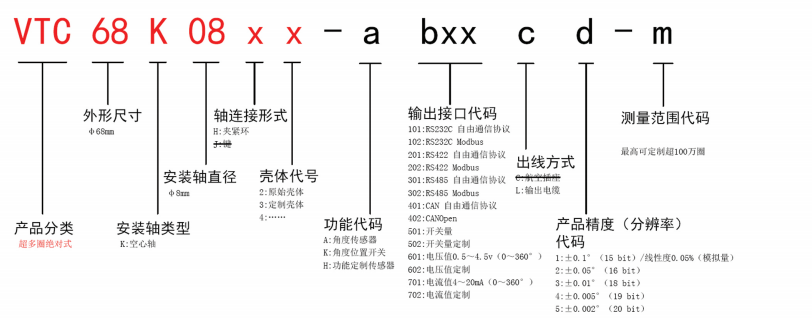

型号规则

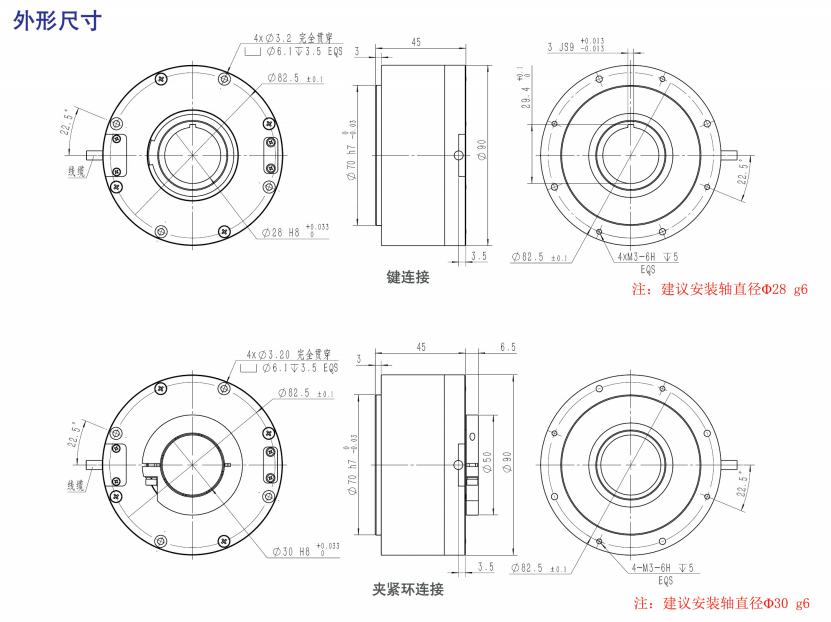

外形尺寸

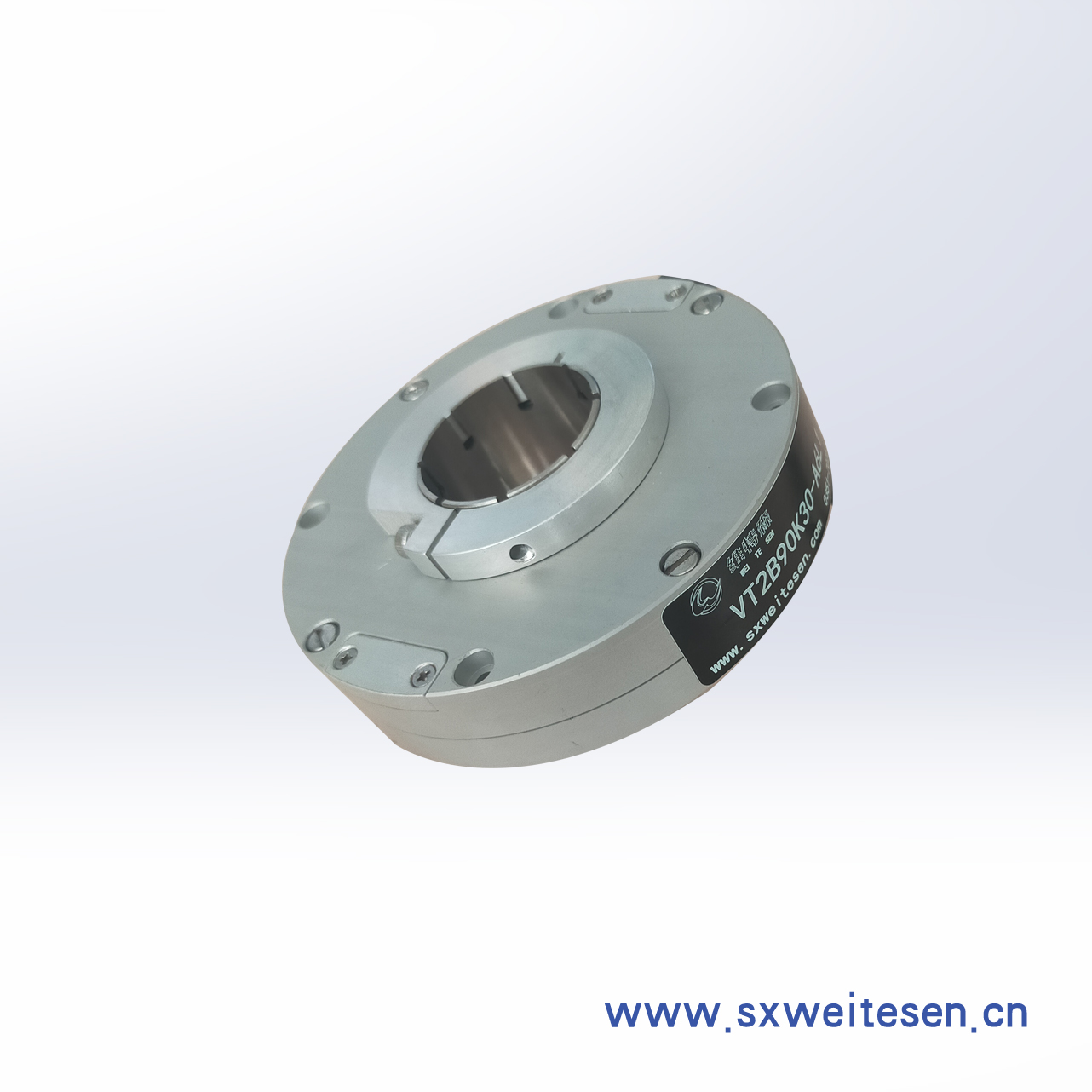

VTD90K30 多圈 空心 机械绝对式 角度传感器

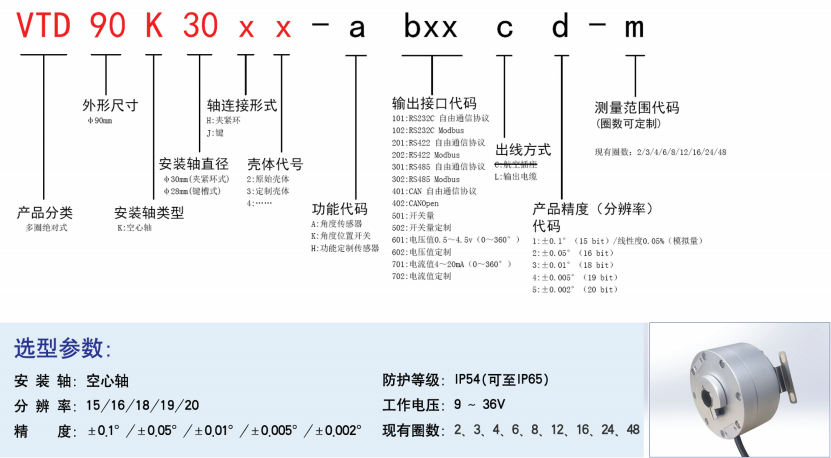

型号规则

VTD68K04 多圈 空心 机械绝对式 角度传感器

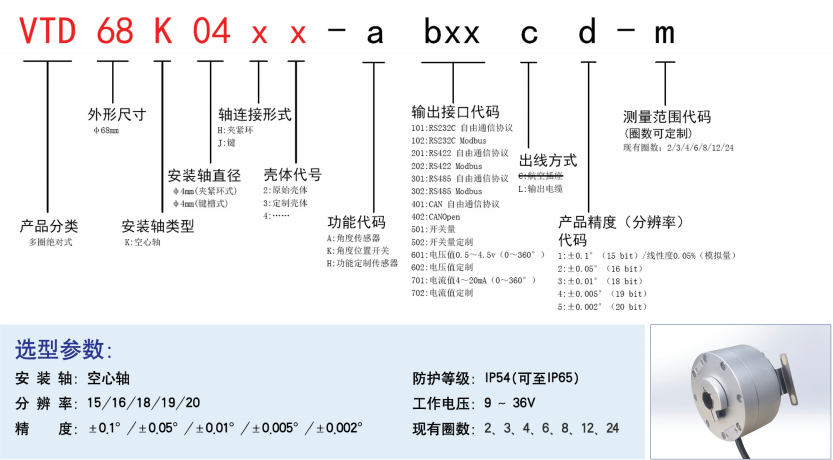

型号规则

VTD68K08多圈空心角度传感器

VTD68K08多圈空心角度传感器是一种一体化、中空式、多圈磁绝对角度传感器，采用维特森科技“磁-角度位移检测” 、“磁干扰屏蔽”、“本体加固”技术设计。多圈角度位置检测，是一种真正的多圈绝对角度传感器， 即使掉电后产生机械位移，重新上电后也可实现对实时绝对角度的高可靠性测量。

型号规则

外形尺寸图

夹紧环连接

键连接

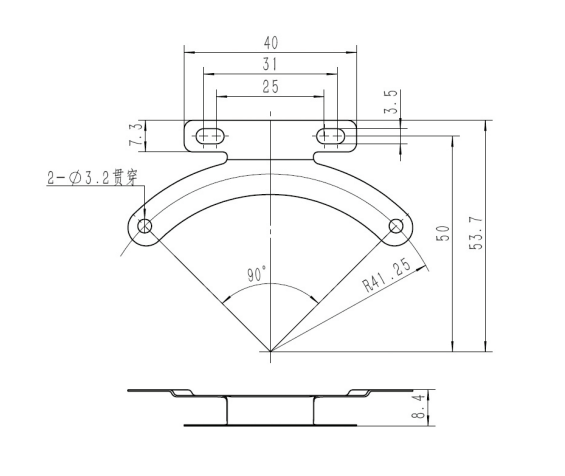

可选配件：安装支架尺寸（X2）

■ 测量范围：4/6/8/10/50/64/80/N圈 (可定制)

外观：

● 外形特征：中空式本体同步法兰，硬铝合金外壳。

●转轴形式：同心轴通孔，夹紧环/键两种连接形式（二选一）。

●安装方式：本体通孔螺丝紧固或加装安装支架紧固。

●外壳颜色：黑色或其它定制颜色。

●表面处理：喷砂氧化或喷漆。

●出线方式：1m黑色8芯屏蔽电缆。

特点：

●自主“磁阵列检测”技术，输出线性优异。

●绝对角度输出， 即读即用，无累积误差。

●非接触式测量，避免了使用过程中的磨损，使用寿命长，免维护。

●串行通信，可实现多种通信协议，方便连接各种上位机设备。

●宽工作电压，低消耗电流。

●零位可设定，安装方便，无需找零。

●2路可编程开关输出信号，能轻松实现行程限位及安全保护功能。

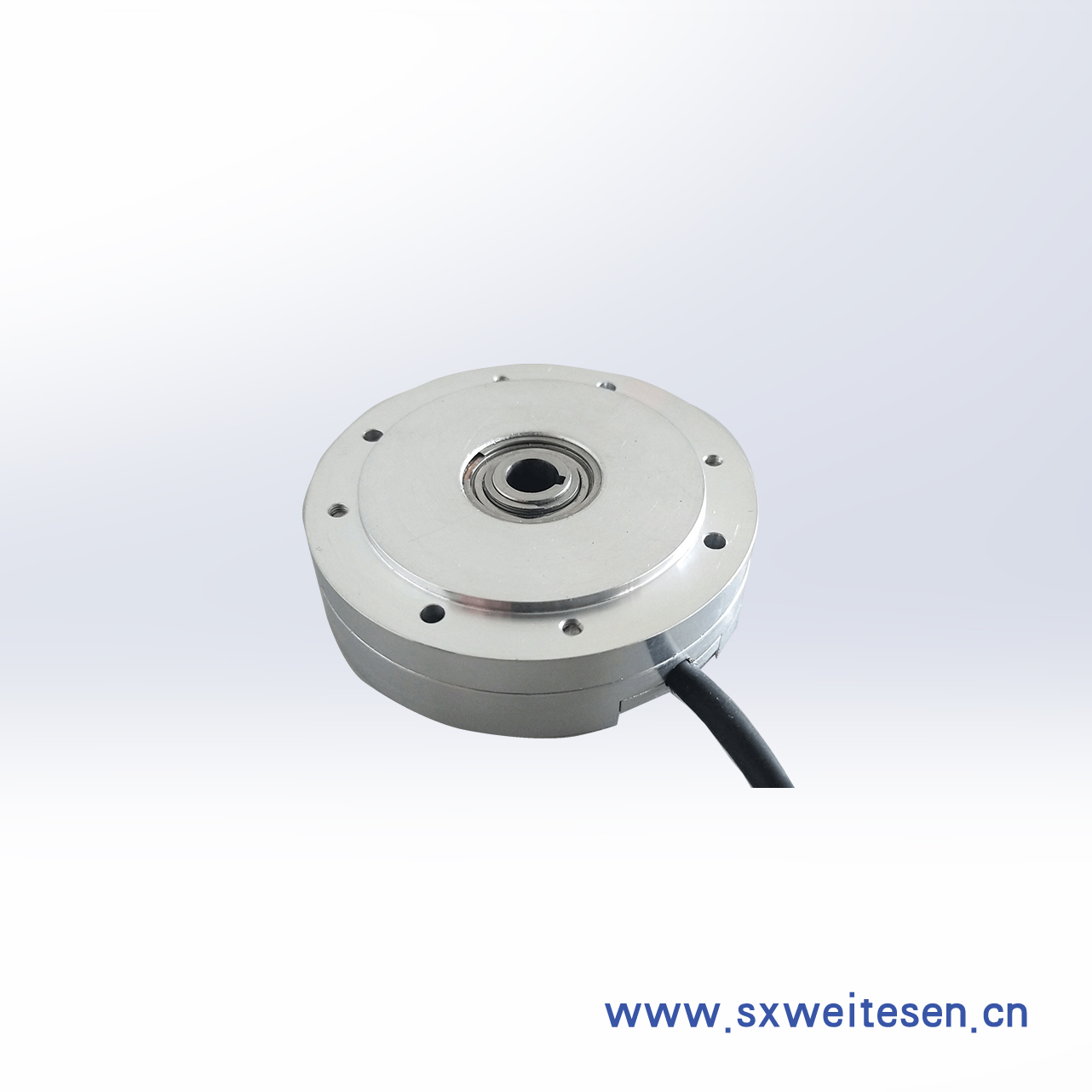

产品展示

VTD72K14多圈空心角度传感器

VTD系列角度传感器是一种一体化、中空式、多圈磁绝对角度传感器，采用维特森科技“磁-角度位移检测” 、“磁干扰屏蔽”、“本体加固”技术设计。多圈角度位置检测，是一种真正的多圈绝对角度传感器， 即使掉电后产生机械位移，重新上电后也可实现对实时绝对角度的高可靠性测量。

可选配件：安装支架尺寸（X2）

■ 测量范围： 4/6/8/10/50/64/80/N圈 (可定制)

外观：

● 外形特征：中空式本体同步法兰，硬铝合金外壳。

●转轴形式：同心轴通孔，夹紧环/键两种连接形式（二选一）。

●安装方式：本体通孔螺丝紧固或加装安装支架紧固。

●外壳颜色：黑色或其它定制颜色。

●表面处理：喷砂氧化或喷漆。

●出线方式：1m黑色8芯屏蔽电缆。

特点：

●自主“磁阵列检测”技术，输出线性优异。

●绝对角度输出， 即读即用，无累积误差。

●非接触式测量，避免了使用过程中的磨损，使用寿命长，免维护。

●串行通信，可实现多种通信协议，方便连接各种上位机设备。

●宽工作电压，低消耗电流。

●零位可设定，安装方便，无需找零。

●2路可编程开关输出信号，能轻松实现行程限位及安全保护功能。

VTD83K20多圈空心角度传感器

VTD83K20空心角度传感器是一种一体化、中空式、4多圈磁绝对角 度传感器，采用维特森科技“磁-角度位移检测” 、“磁干扰屏蔽”、“本体加固”技术设计。多圈角度位置检测，是一种真正的多圈绝对角度传感器， 即使掉电后产生机械位移，重新上电后也可实现对实时绝对角度的高可靠性测量。

型号规则

外形尺寸

夹紧环连接

键连接

可选配件：安装支架尺寸（X2）

■ 测量范围： 4/6/8/10/50/64/80/N圈 (可定制)

外观：

● 外形特征：中空式本体同步法兰，硬铝合金外壳。

●转轴形式：同心轴通孔，夹紧环/键连接形式（二选一）。

●安装方式：本体通孔螺丝紧固或加装安装支架紧固。

●外壳颜色：黑色或其它定制颜色。

●表面处理：喷砂氧化或喷漆。

●出线方式：1m黑色8芯屏蔽电缆。

特点：

●自主“磁阵列检测”技术，输出线性优异。

●绝对角度输出， 即读即用，无累积误差。

●非接触式测量，避免了使用过程中的磨损，使用寿命长，免维护。

●串行通信，可实现多种通信协议，方便连接各种上位机设备。

●宽工作电压，低消耗电流。

●零位可设定，安装方便，无需找零。

●2路可编程开关输出信号，能轻松实现行程限位及安全保护功能。
